怎樣確定三相異步電動機繞組所有頭尾端

文章出處:網責任編輯:作者:人氣:-發表時間:2017-04-28 00:00:00【

檢修或重繞三相異步電動機三相繞組的六條引出線,頭、尾必須分清,否則在接線盒內無法正確接線。按規定六條引出線的頭、尾分別用U1、V1、W1、U2、V2、W2標注標號。其中U1、U2表示第一相繞組的頭、尾端;V1、V2表示第二相繞組的頭、尾端;W1、W2表示第三相繞組的頭、尾端。不同字母表示不同相別,相同數字表示同為頭或尾。

檢修電動機時,如果六條引線上標號完整,只有接線盒內接線板損壞,可按電動機銘牌上規定的接法更換接線板,正確接線即可。電動機接線方法分為星形(Y)、三角形(△)兩種連接方法。

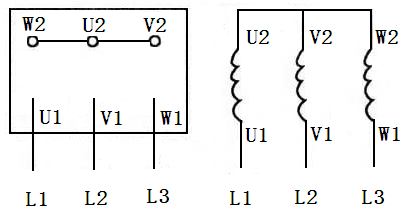

三相異步電動機星形接法
星形接法

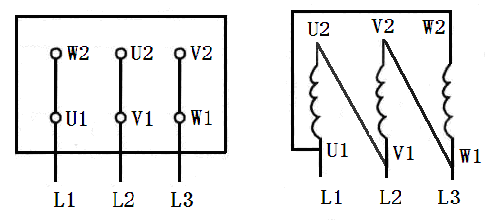

三相異步電動機三角形接法
三角形接法

如果六條引線上的標號已被破壞或重繞電動機繞組后,就必須先確定六條引線的頭、尾端進行標號,然后再按規定接到接線板上。

繞組頭、尾確定的方法如下:

1.用萬用表電阻檔測量確定每相繞組的兩個線端。電阻值近似為零時,兩表筆所接為一組繞組的兩個端,依次分清三個繞組的各兩端。

2.萬用表法1

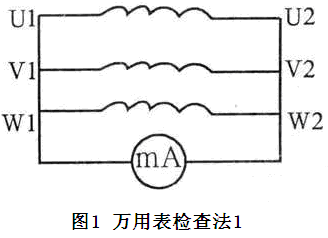

①萬用表置mA檔,按圖1接線。假設一端接線為頭(U1、Vl、W1),另一端接線為尾(U2、V2、W2)。

②用手轉動轉子,如萬用表指針不動,表明假設正確。如萬用表指針擺動,表明假設錯誤,應對調其中一相繞組頭、尾端后重試,直至萬用表不擺動時,即可將連在一起的3個線頭確定為頭或尾。

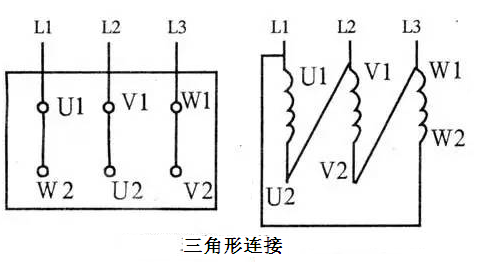

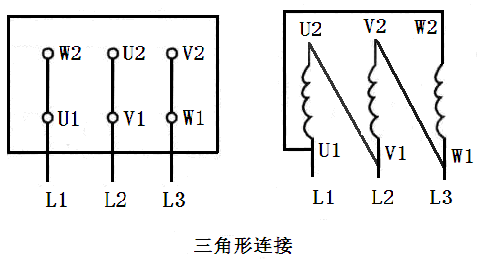

電機三角形接法

電機三角形連接

電機萬用表檢查
3.萬用表法2

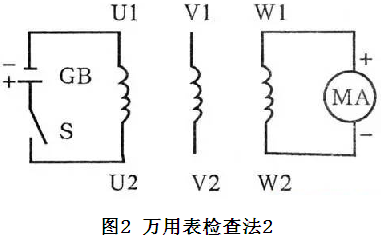

①萬用表置mA檔,按圖2接線。


②閉合開關S,瞬間萬用表向右擺動則電池正極所接線頭與萬用表負表筆所接線頭同為頭或尾。如指針向左反擺則電池正極所接線頭與萬用表正表筆所接線頭同為頭或尾。

③將電池(或萬用表)改接到第三相繞組的兩個線頭上重復以上試驗,確定第三相繞組的頭、尾,以此確定三相繞組各自的頭和尾。

4.燈泡檢查法1

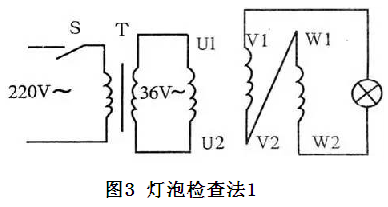

①準備一臺220/36V降壓變壓器并按圖3接線(小容量電動機可直接接220V交流電源)。
萬用表檢查法
②閉合開關S,如燈泡亮,表明兩相繞組為頭、尾串聯,用在燈泡上的電壓是兩相繞組感應電動勢的矢量和。如燈泡不亮,表明兩組繞組為尾、尾或頭、頭串聯,作用在燈泡上的電壓是兩相繞組感應電動勢的矢量差。

③將檢查確定的線頭作好標記,將其中一相與接36V電源一相對調重試,以此確定三相繞組所有頭、尾端。

5.燈泡檢查法2

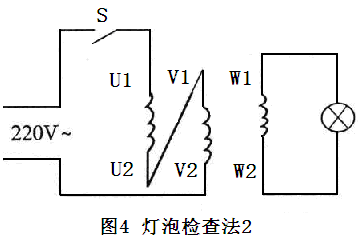

①按圖4接線。

②閉合開關S,如36V燈泡亮,表示接220V電源兩相繞組為頭、尾串聯。如燈泡不亮表示兩相繞組為頭、頭或尾、尾串聯。

③將檢查確定的線頭作好標記,將其中一相與接燈泡一相對調重試,以此確定三相繞組所有頭、尾端。
