YD系列變極多速電機采用改變繞組的接法來變換電機的極數(shù)和輸出功率,使之與機械設備的負載特性相匹配。

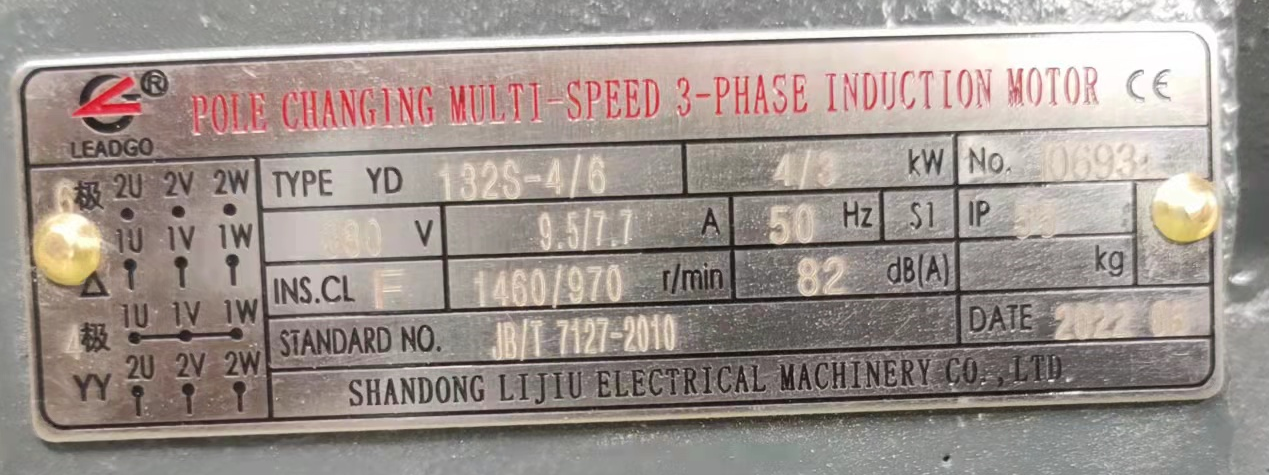

下圖是力久電機生產(chǎn)的YD132S-4/64/3kW多速電機的銘牌

從銘牌圖片中可以看到，電機高速4極為YY接法，低速6極為△接法，電機高速運行時，需要把1U、1V、1W接成星點，2U、2V、2W接入三相電源；低速運行時，1U、1V、1W直接接入三相電源，2U、2V、2W不接入電源電路。電機高、低速不能同時通電運轉，根據(jù)這個控制要求，制定控制電路如下：

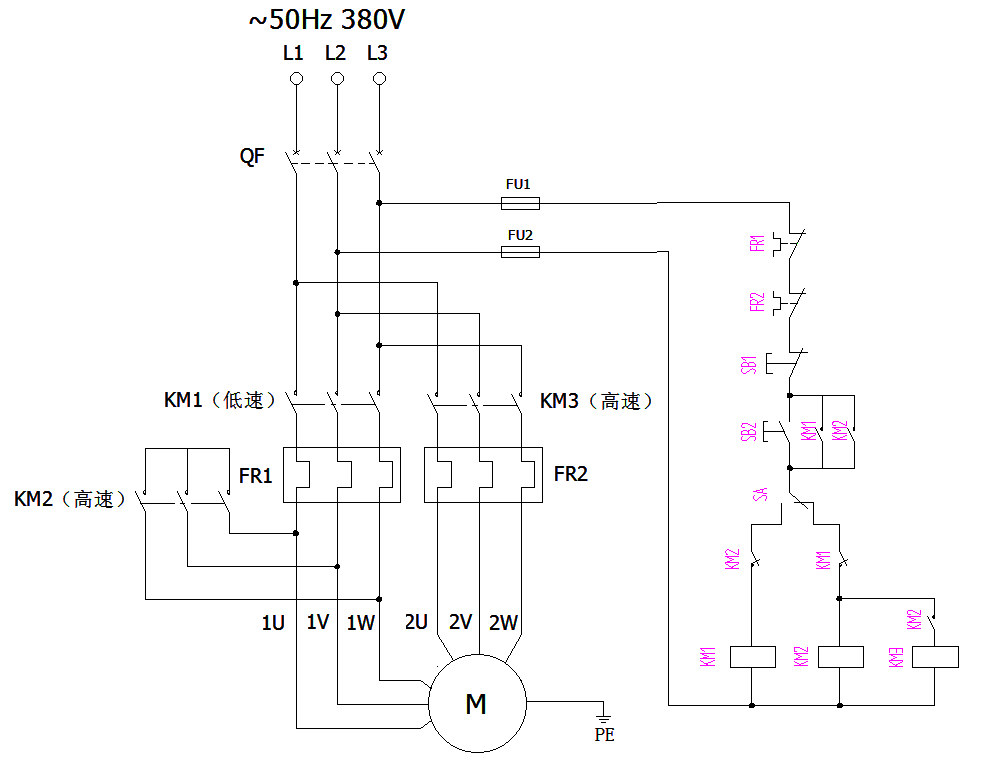

從電路圖中可以看到，多速電機的高、低速是通過轉換開關SA控制，高速運轉時，轉換開關轉至高速檔，按下啟動按鍵SB2,接觸器KM2吸合，相當于將1U、1V、1W短接成星點，2U、2V、2W接入380V三相電源高速運行；同理，將轉換開關轉換至低速檔，按下啟動按鍵SB2，接觸器KM1吸合，1U、1V、1W繞組通電，2U、2V、2W不接入電源電路，電機低速運轉。按下停止按鍵SB1時電機高、低速都會停止運轉。

熱繼電器FR1、FR2用來保護電機高、低速繞組，由于電機高、低速電流不同，所以需要兩個熱繼電器保護高、低速繞組，任何一個熱繼電器動作，控制回路將斷開，達到保護多速電機的目的。KM1、KM2常閉觸點在電路中互鎖，以保證高、低速不能同時通電。
