三相異步電動機缺相運行的原因后果和預防措施

文章出處:網責任編輯:作者:人氣:-發表時間:2017-07-16 08:59:00【

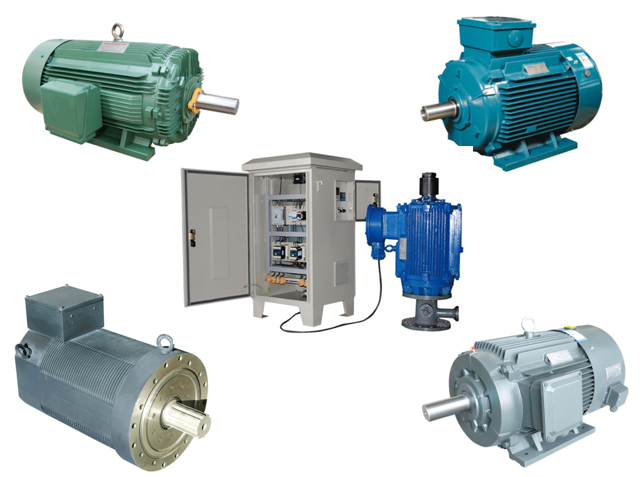

三相異步電動機


三相異步電動機在工業生產中應用十分廣泛,但三相交流電動機因缺相運行造成燒毀的事故在生產中比較多,給企業造成很大的經濟損失。

一、造成三相異步電動機缺相運行的原因有:

1、保險絲選擇不當或壓合不好,使熔絲斷一相

2、開關或接觸器的觸頭接觸不良

3、異母接頭松動或者斷一根線

4、有一相繞組開路

二、電動機缺相運行的后果

1、缺相時電機電流的變化

正常起動或運行時,三相電機為對稱負載,三相電流大小相等,小于或等于額定電流,出現一相斷線后,使一相線電流為零,另兩相線電流增大。對于三角形接法的電動機,在額定值下正常運行時,每相繞組的相電流為電動機的額定電流的,當U相斷開后,U、W兩相繞組串聯后再與V相繞組并聯接在V、W兩相電源上,在額定負載不變時,V相繞組的相電流將是最大,為正常運行時的2倍,而U、W兩相的相電流仍不變,而線路上的線電流增大到額定電流的倍,由于V繞組的相電流比正常運行時增大一倍,引起繞組過熱而燒毀,對于星形接法的電動機,當U相電源斷開,V、W兩相繞組串聯接在電源V、W兩相上運行,在額定負載不變時,U相電流為零,V、W兩相電流增大到額定電流的倍,使繞組過熱而燒毀。所以電機60%-70%的電機燒毀為缺相所致。

2、運行中電機缺相時

1)當滿載時缺相,電動機處于過流狀態,即電流超過額定電流,電機表面為噪聲大,轉速急劇下降且無力,電機溫度急速上升導致電機燒毀。

2)輕載運行時電動機缺相時,電動機會因為慣性的作用繼續運轉一段時間,但轉速偏低,未斷相的繞組電流迅速增加,使這相繞組由于溫升過高而燒毀。

2、啟動時缺相:轉子左右擺,有強烈的嗡嗡聲,電動機不能起動,電流為額定電流的4-7倍,使其溫度迅速升高而使電機燒毀。

3、三相電動機有一相斷線時,會產生以下后果:

1)電動機無法正常運行,造成溫升過高使絕緣降低,減少電機使用壽命

2)在短時間內不斷電會燒壞絕緣而燒毀電動機

3)斷線點帶電容易造成觸電或傷亡事故

三、三相電動機缺相運行的保護措施

1、斷路保護:加裝熔絲或斷路器對電動機及其線路的短路大電流作及時的切斷保護

2、過載保護:加裝熱繼電器進行過載保護

3、失壓或欠壓保護:為了防止電動機在過低電壓下啟動或運行及電動機在運行中突然斷電后又恢復供電時的自啟動,均采用失壓和欠壓保護。

4、接地或接零保護:當電動機外殼帶電時,防止人觸及機殼而觸電的保護裝置。

5、隨著電子技術的發展,對三相電動機綜合保護器應運而生,電機保護器的作用是給電機全面的保護,在電機出現過載、過流、缺相、堵轉、短路、過壓、欠壓、漏電、三相不平衡時均可予以報警或保護。
