失電制動器被作為電機產品的附加裝置得到了廣泛應用，因其具有結構簡單、噪音低、安全可靠等優點，被廣泛應用于各種機械的傳動裝置中。失電制動器是制動器的一個分支，因其獨特的優勢在電機產品上得到較好的推廣。

一、工作原理簡述

制動器的勵磁線圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），這時傳動軸帶著制動盤正常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤兩側與銜鐵及法蘭盤之間產生摩擦力矩，使傳動軸快速停轉。因制動器是在失電狀態制動，因而以“失電制動”而冠名。

二、失電制動器與電機的線路連接

按照電機制動的實際需求，制動器與電機共用接線板，以實現同時供電，斷電同時的目的，特別要強調的是，該類制動器施以額定電壓方可啟動，否則會因制動器無法起動而導致電機短路電流過大燒毀。

三、制動器安裝注意事項

1、摩擦盤兩面及銜鐵表面不得有油污，必須保持清潔，否則會因磨擦力不夠，無法實現制動；

2、安裝時必須保證合適的氣隙“δ”；要保證銜鐵吸放自如，必須保證氣隙“δ”大小適宜且均勻。

3、齒輪套不得有軸向竄動。

4、安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

四、制動器結構及性能特點

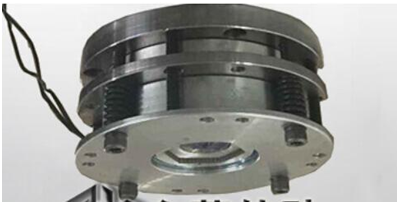

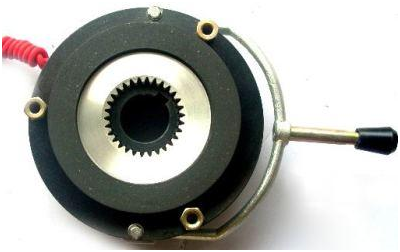

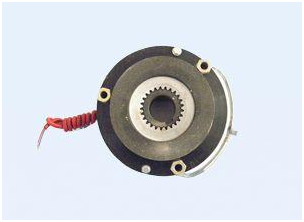

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘?shù)冉M成，制動器安裝在設備的法蘭盤（或電動機）的后端伸；傳動軸與花鍵套與制動盤聯結。

1、結構緊湊 失電制動器軸向尺寸雖小，但制動扭矩足夠大。

2、響應迅速 失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間

3、使用壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能。

五、制動器適宜的工作條件

1、周圍空氣相對濕度不大于85%（20±5℃）

2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。

3、制動器周圍采用B級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制

4、安裝時應保證傳動軸部位與制動器的配合精度。

5、制動器的制動盤必須在無油污的情況下使用。
