如何準確測取三相異步電機熱試驗的冷態直流電阻和溫度

文章出處:網責任編輯:作者:人氣:-發表時間:2015-07-14 09:00:00【

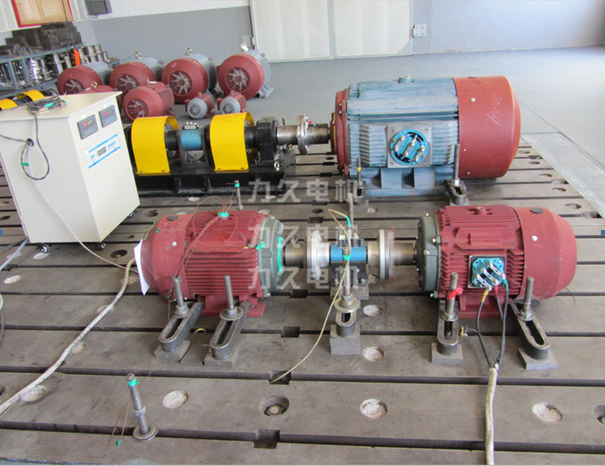

三相異步電機溫升實驗



三相異步電機的熱試驗又叫“溫升試驗”,該試驗的目的是通過試驗得到電機繞組在規定的工作條件下運行并達到溫升穩定時的溫度或溫升值,其溫升值計算需要測取電機繞組的冷態直流電阻和對應的冷態溫度,如何才能準確測取繞組的冷態直流電阻和溫度呢?

冷態直流電阻的測試應進行3次,每次測量值與三次平均值之差應在三次平均值的+_0.5%范圍內,取3次的平均值用于溫升計算。對交流三相電機繞組,建議測量三個線電阻(即每?jī)蓚€(gè)與電源相接線端之間的電阻),這樣是可適用于三相的各種接法,二是可在與電源線相接的狀態下(此時電機與電源通過開關斷開)方便地測量電阻。

測量環境溫度的溫度計應設置2-3個,分散著放置在距電機1-2m的地方,使用膨脹式溫度計時,其球部應處于被試電機高度的1米處,并應防止外來輻射熱及氣流的影響,取所有溫度計顯示值的平均值作為測量結果。

三相異步電機熱試驗溫升值的準確與否將直接影響到電機負載試驗效率,功率因數的準確度,而繞組冷態直流電阻和溫度的準確測量則是電機熱試驗溫升值計算準確的重要因素之一。
